Fonte de alimentação e controle para motopolia em móveis de check-out com esteira automática, que utiliza motor monofásico em 220VCA. A fonte opera em 220VCA 50/60 Hz.
A placa de circuito impresso é produzida em tecnologia SMD, utilizando microcontrolador de uso industrial e todas as funções da fonte são armazenadas em memoria flash. Possui relé eletrônico operando em zero crossing. O capacitor de partida do motor já está incorporado internamente na caixa da fonte, onde o motor é conectado a um conector de 5 vias (MInifit Jr ou KK).
220VCA +/- 10% (Obrigatório uso de conexão terra eficiente).
Com cabo PP 3 x 0,75 mm², plugue padrão NBR 2P+T – Reto;
2 fusíveis de vidro, 3 A, 250V (acompanha dois fusíveis reserva);
De fibra de vidro dupla face, HAL, tecnologia SMD, caixa plástica de proteção com aba de fixação por parafuso;
Par vermelho para conectar botão vermelho (botão liga-desliga do automático/manual).
Par preto para conectar botão verde ou preto (contato momentâneo – comando manual);

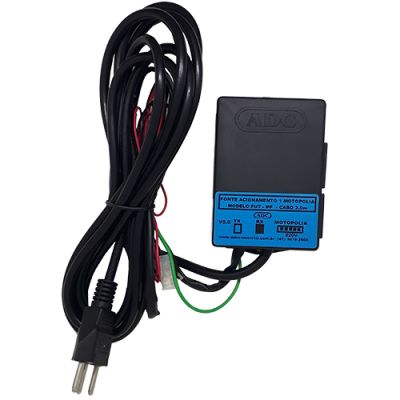

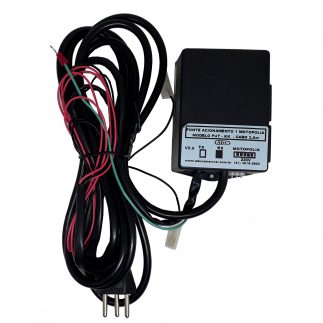

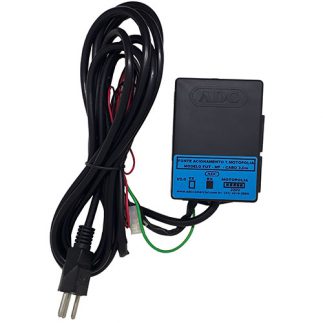

Em um conector 5 vias. Possuímos conector Minifit Jr 5 vias e modelo KK 3,96 mm;

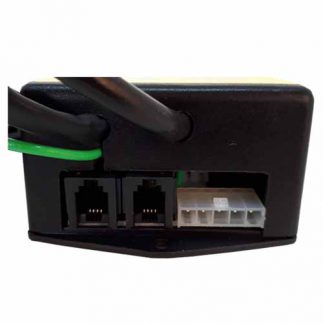

Conexão RJ45. O cabo bege corresponde ao transmissor e o cabo preto corresponde ao receptor.
Temos opções de sensores com protetor copo, protetor meia lua ou sem protetores. No cabo preto, temos o fototransistor com lente e filtro fumê

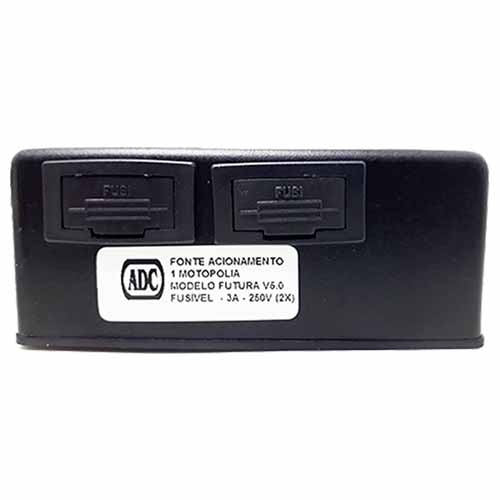

A placa eletrônica é protegida mecanicamente em uma caixa plástica onde temos alojados os 2 portafusíveis (para fusíveis de 3A/250V) de proteção da alimentação de entrada, que é feita por um cabo PP com plugue padrão reto, INMETRO 2P+T. O uso da conexão terra é fundamental para proteção da fonte e do usuário do equipamento.
Para correto funcionamento da fonte, utilizar um par de sensores fotoelétricos, responsáveis para fazer o sistema atuar no modo automático, que são conectados através de conexão simples e rápida por conectores RJ. Os sensores podem ser protegidos por suportes tipo meia lua, temos a alternativa do modelo protetor copo, ou então sem nenhum tipo de proteção. Existe um chicote que faz a ligação dos botões de comando da operadora do check-out até a fonte. Os botões são instalados diretamente junto ao móvel de check-out e tem linguetas Fast-on 6,3mm que encaixam corretamente no cabo de comando da fonte.
O funcionamento é conforme uso padrão de móveis de check-out, onde temos um único chicote com dois pares de cabos, um par conecta o botão de acionamento manual pelo operador, e o outro par conecta o botão que coloca a fonte na posição automática, que depende da passagem de um objeto na linha dos sensores para interromper o motor, voltando a funcionar a cada liberação da fotocélula. Em caso da esteira ficar vazio após acionamento, a esteira tem um sistema de proteção por tempo que interrompe em 12 segundos.
A fonte tem as tensões de alimentação de entrada de 220 VCA (50/60Hz) e da fonte interna de 5 Vcc totalmente isoladas, e no circuito de entrada temos circuito de proteção contra surtos de tensão, o que confere robustez ao produto. Isto faz com que os botões e as fotocélulas fiquem isoladas da tensão de 220V, dando segurança ao operador de check-out.
