Fonte de alimentação e controle para motopolia em móveis de check-out com esteira automática, que utiliza motor monofásico em 220VCA. A fonte opera em 220VCA 50/60 Hz.
A placa de circuito impresso é produzida em tecnologia SMD, utilizando microcontrolador de uso industrial e todas as funções da fonte são armazenadas em memoria flash. Possui relé eletrônico operando em zero crossing. O capacitor de partida do motor já está incorporado internamente na caixa da fonte, onde o motor é conectado a um conector de 5 vias KK.
220VCA +/- 10% (Obrigatório uso de conexão terra eficiente).
Com cabo PP 3 x 0,75 mm², plugue padrão NBR 2P+T – Reto;
2 fusíveis de vidro, 3 A, 250V (acompanha dois fusíveis reserva);
De fibra de vidro dupla face, HAL, tecnologia SMD, caixa plástica de proteção com aba de fixação por parafuso;
Contém dois pares de fios, um verde e um preto, que estão conectados aos botões pretos com serigrafia “lâmpada”.
Devem ser ligados em série em circuitos de alarme para fiscais de loja. A conexão é dotada de uma barra de terminais parafusáveis para facilitar a conexão da instalação elétrica;

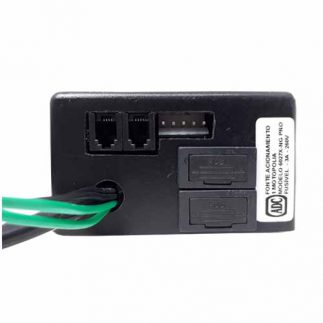

Em um conector 5 vias. Possuímos conector modelo KK passo 3,96 mm;
Conexão RJ45. O cabo bege corresponde ao transmissor e o cabo preto corresponde ao receptor.
Temos opções de sensores com protetor copo, protetor meia lua ou sem protetores. No cabo preto, temos o fototransistor com lente e filtro fumê
A placa eletrônica é protegida mecanicamente em uma caixa plástica onde temos alojados os 2 portafusíveis (para fusíveis de 3A/250V) de proteção da alimentação de entrada, que é feita por um cabo PP com plugue padrão reto, INMETRO 2P+T. O uso da conexão terra é fundamental para proteção da fonte e do usuário do equipamento.

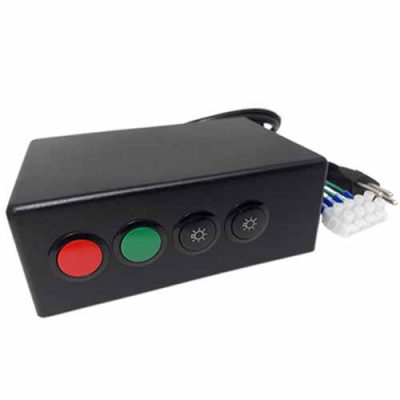

O funcionamento é conforme uso padrão de móveis de check-out, onde temos um botão verde que faz o acionamento manual e um botão vermelho para o automático, acionados pelo operador. Quando em automático, coloca a fonte na posição que fica dependendo da passagem de um objeto na linha dos sensores para interromper o motor, voltando a funcionar a cada liberação da fotocélula. Em caso de ficar em vazio após o acionamento, a esteira possui um sistema de proteção por tempo que interrompe em 12 segundos.
A fonte tem as tensões de alimentação de entrada de 220 VCA (50/60Hz) e da fonte interna de 5 Vcc totalmente isoladas, e no circuito de entrada temos circuito de proteção contra surtos de tensão, o que confere robustez ao produto. Isto faz com que os botões e as fotocélulas fiquem isoladas da tensão de 220V, dando segurança ao operador de check-out.
Utilizamos cabo de alimentação PP 3×0,75mm² com plugue padrão INMETRO. O comprimento padrão é de 3000 mm.

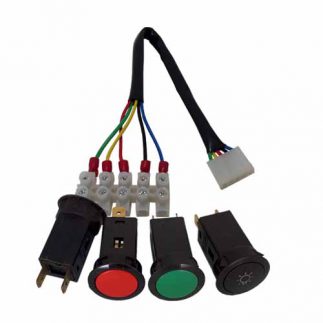

Um chicote com uma barra de terminais parafusável, faz a conexão dos botões de sinalização fiscal com as lâmpadas correspondentes.
